Mikä on sytytystulppien indeksointi? Täydellinen opas tarkoitukseen ja prosessiin

Sytytystulppien indeksointi: lyhyt vastaus

Sytytystulpan indeksointi on sytytystulpan tahallista pyörittämistä siten, että sen maadoituselektrodin avoin puoli osoittaa valittuun suuntaan palotilan sisällä. Sinun ei tarvitse taivuttaa elektrodia. Sen sijaan laitat ohuet kupariset aluslevyt tulpan olakkeen alle, ja kun kiristät tulpan sylinterinkanteen, se pysähtyy hieman eri kulmaan. Avoin rako asetetaan sitten antamaan liekin ytimelle vapaa reitti kohti ilma-polttoainepanoksen tiheimpää osaa.

Tämä tekniikka on ollut suorituskykyisten moottorien rakentamisen peruselementti vuosikymmeniä. Käytännön vaikutus riippuu täysin moottorista. Kilpamoottori, jossa on korkea puristus tai turboahdin, voi osoittaa mitattavissa olevaa palamista, kun taas tavallinen päivittäinen kuljettaja tuntee eron vain pienellä kuormituksella. Jokaiselle moottorille, joka odottaa enemmän sytytysjärjestelmältään, sytytystulpan indeksoinnin oppiminen on arvokas taito.

Indeksointi toimii parhaiten, kun muut palamismuuttujat ovat jo kunnossa. Raon on oltava oikea, polttoainejärjestelmän puhdas ja puristuksen tasainen sylintereiden välillä. Jos ne ovat paikoillaan, indeksointi on seuraava merkittävä askel moottorinrakentajalle, joka haluaa jokaisen sylinterin alkavan palaa samasta kohdasta.

Mitä sytytystulppien indeksointi tarkalleen tarkoittaa?

Perinteisessä J-raon pistokkeessa käytetään keskielektrodia ja taivutettua sivuelektrodia. Niiden välinen tila on paikka, jossa kipinä hyppää. Koska sivuelektrodi on kaareva, se estää liekin ytimen toiselta puolelta ja jättää toisen puolen auki. Uuden tulpan kohdalla valmistaja ei voi tietää, mihin suuntaan avoin puoli on, kun tulppa on asennettu sylinterinkanteen.

Kun kiristät tiiviste-istuimen tulppaa, pyöriminen pysähtyy satunnaiseen asentoon. Jos asennat tulpan ja satut osoittamaan avoimen puolen pakoventtiiliä kohti, liekin on laajennettava imupanoksen virtausta vastaan. Tämä on tilanteen indeksointi korjaa.

Indeksointi määrittää lopullisen suunnan. Menettely toimii hyödyntämällä tulpan kierteen nousua. 14 mm:n pistoke 1,25 mm:n jakovälillä etenee 1,25 mm jokaisella täysillä kierroksella. Kuparialuslevy istuu pistokkeen istukan olkapäällä ja nostaa tulppaa hieman. Seuraavalla kiristyskerralla tämä korotettu korkeus saa tulpan pyörimään hieman pidemmälle ennen kuin se laskeutuu ulos.

Tämä on mekaaninen säätö, ei viritysmuutos. Se ei muuta kipinäjännitettä, rakoa tai sytytyksen ajoitusta. Se vaikuttaa vain maadoituselektrodin fyysiseen asentoon kipinän syttymishetkellä.

Jotkut nykyaikaiset tulpat käyttävät pintarakorakennetta, jossa kipinä hyppää tulpan pinnan yli. Näissä ei ole sivuelektrodia pyöritettäväksi, joten indeksoinnilla ei ole vaikutusta niihin. J-raon tulpat, joita useimmat suorituskykyiset moottorit käyttävät, ovat tämän tekniikan vakiokotelo.

Miksi indeksoinnilla on väliä? Tosimaailman efektit

Selkein tapa ymmärtää indeksointi on katsoa liekin ydintä. Kun kipinä hyppää raon yli, pienen plasmapallon täytyy kasvaa, kunnes se sytyttää koko seoksen. Jos sivuelektrodi on suuri ja sijaitsee suoraan liekin tiellä, se imee lämpöä ja hidastaa liekin etua. Suuntaamalla avoin rako imuventtiiliä kohti, liekki pääsee siirtymään tuoreeseen panokseen, kun se tulee sylinteriin.

Moottorinrakentajat, jotka suorittavat peräkkäisiä vertailuja samassa moottorissa, kuvaavat hyötyjä, jotka tavallisesti osuvat 1–3 prosentin välillä vapaasti hengittäviin kilpamoottoriin. Se ei kuulosta paljolta, mutta kaavassa, jossa jokaisella tehopisteellä on merkitystä, se voi erottaa nopean kierroksen keskipakkauksen tuloksesta. Pakko-induktiomoottorissa vaikutus voi olla suurempi, koska tiheämpi varaus palaa nopeammin ja liekin kasvun viivästyminen voimistuu.

Suurin piilotettu etu on johdonmukaisuus sylintereiden välillä. Tehdasmoottorissa jokaisessa sylinterissä on pieni valuero. Jos indeksoit tulpat siten, että jokaisella sylinterillä on sama elektrodisuuntaus, vähennät käyntien välistä vaihtelua ja teet moottorin joutokäynnin ja osakaasun käyttäytymisestä paljon ennakoitavampaa.

Toinen tärkeä etu on esisytytyksen hallinta. Kun maadoituselektrodi pysyy viileämpänä, sylinteri kestää paremmin kuumia kohtia, jotka voivat aiheuttaa räjähdyksen nakutusrajan reunalla. Platinoitu tai iridiumelektrodi auttaa tässä, ja indeksointi lisää lopullisen geometrian säädön.

Iridium Platinum -sytytystulppa BMW- ja minisovelluksiin Tämä iridiumplatina-sytytystulppa tarjoaa erinomaisen esisytytyksen hallinnan ja vakaan suorituskyvyn, joten se on luotettava valinta moottoreille, jotka vaativat tarkkaa indeksointia ja lämmönhallintaa. Näytä tuote →

Sytytystulppien indeksointi: vaihe vaiheelta

Ennen kuin aloitat, varmista, että moottori on jäähtynyt ja sylinteri on yläkuolokohdassa tai että pääset käsiksi sytytystulpan aukosta. Käytä paineilmaa sylinteriin mahdollisesti pudonneen roskat puhaltamiseen pois.

1. Merkitse pistoke. Käytä kuusiokulmassa olevaa maalimerkkiä osoittamaan raon avoin puoli. Jos käytät pistorasiaa, aseta pistorasiaan toinen merkki pistokkeen merkin kohdalle.
2. Koeasennus nollalevyillä. Asenna uusi kuparialuslevy, työnnä tulppa ja kiristä tarkasti määrittelyjen mukaisesti. Huomioi boreskoopilla avoimen raon sijainti sylinterinkanteen nähden.
3. Laske kierto. Mittaa kuinka monta astetta sinun on käännettävä pistoketta. Vakiomenetelmän avoimen puolen tulee osoittaa imuventtiiliä kohti.
4. Valitse aluslevyn paksuus. Käytä lankavälin matematiikkaa. Jokainen 0,25 mm:n aluslevy muuttaa kiertoa noin 72 astetta 1,25 mm:n kierteellä.
5. Asenna viimeinen aluslevy. Asenna valittu aluslevy, kiristä samaan momenttiin, tarkista uusi kulma. Toista, jos tarvitset lisää kiertoa.
6. Tallenna tulos. Kirjoita muistiin kunkin sylinterin aluslevyjen lukumäärä ja kulma. Tämä auttaa sinua indeksoimaan samat pistokkeet uudelleen tulevan poistamisen jälkeen.

Kulmamatematiikka on opas, ei tarkka tiede. Kuparialuslevy murskautuu hieman ensimmäisen asennuksen aikana ja vääntömomentin arvo vaikuttaa murskaan. Siksi lopullisessa kokoonpanossa on aina käytettävä uutta aluslevyä ja pysyttävä valmistajan vääntömomenttialueella.

Työkalut ja aluslevyt indeksointiin

Indeksointi on halpaa. Et tarvitse erityistä konetta. Perussarja riittää käsittelemään useimpia moottoreita:

• Sytytystulpan indeksointialussarja, joka sisältää yleensä 0,25 mm, 0,5 mm ja 0,75 mm aluslevyt
• Ohutseinäinen sytytystulpan kanta, joka estää keraamisen eristeen vaurioitumisen
• Momenttiavain, joka on tarkka alhaalla, tyypillisesti 10-25 Nm
• Boreskooppi tai tarkastuspeili sylinterin sisällä olevan elektrodin näkemiseen
• Sähkökosketinpuhdistusaine ja puhdas liina pitämään tulpan kärjen öljyttömänä

Oikean momenttiavaimen käyttöä ei voi korostaa liikaa. Jos vääntömomentti vaihtelee pistokkeittain, lopullinen kiertokulma vaihtelee. Alumiinipäissä 14 mm:n tulppa kestää yleensä 18-25 Nm, kun taas 12 mm:n pistoke voi kestää 15-20 Nm. Tarkista aina arvo huoltokirjasta.

Indeksoiva pesukonesarja maksaa hyvin vähän. Se säästää aikaa, koska voit testata useita kiertoasentoja ilman koneistamista. Kun löydät oikean aluslevyn, merkitse se ja säilytä se tämän sylinterin kanssa tulevia ajoja varten.

Kun testaat kulmaa, katso aluslevyä koesovituksen jälkeen. Murskattu kupari jättää näkyvän kontaktirenkaan. Tämä rengas kertoo, onko aluslevy paikallaan tasaisesti. Kallistuva aluslevy voi saada pistokkeen pysähtymään eri kulmaan kuin olet laskenut, joten tarkista, onko kosketusrenkaassa pieni rako ennen sitoutumista.

Milloin sinun pitäisi todella indeksoida sytytystulpat?

Indeksointi ei sovi kaikille. Oikea vastaus riippuu moottorityypistä, viritystavoitteista ja tehdassuosituksesta:

• Moottorit, joissa on korkea staattinen puristus tai iskutilavuus ahtimet
• Turboahdetut moottorit, jotka käyvät laihalla tai nakun reunalla
• Vapaasti hengittävät kilpamoottorit mukautetuilla nokka-akseleilla ja suurivirtauspäillä
• Meriperämoottorit, jotka määrittävät indeksoinnin huoltokäsikirjassa
• Klassiset moottorit, joissa on suuret litteät palotilat ja pitkät tulpat
• Mikä tahansa moottori, jonka sylinterikannessa on näkyvä palotilan pullistuma, joka vastaa yhtä tulpan suuntaa

Nykyaikaisessa katuautossa hyöty on pienempi. Saat vakaamman tyhjäkäynnin ja hieman paremman vasteen alle 3000 rpm. Nykyaikaisen auton sytytysjärjestelmä tuottaa voimakkaan kipinän, ja ruiskutussuihke on jo hyvin sekoittunut. Et tule näkemään suurta tehon lisäystä.

Niille, jotka harrastavat ratapäiviä tai autocrossia, pistokesarjan indeksointi vie alle 30 minuuttia ja lisää uuden kerroksen yhtenäisyyttä. Se on sellainen yksityiskohta, joka auttaa moottoria pysymään ennustettavissa pitkän istunnon ajan.

Nykyäänkin valmistetaan nikkelikuparisia tulppia moniin nykyaikaisiin moottoreihin taloudelliseksi korvaamiseksi. Sivuelektrodi on suuri ja tarjoaa selkeän avoimen puolen suuntausta varten, joten sama pesumenetelmä pätee. VW T-Crossin kaltaisessa kompaktissa autossa oikean nikkelikuparitulpan on vastattava moottorille kehitettyä lämpöaluetta ja kierteen ulottuvuutta.

Nikkelikuparinen sytytystulppa VW T-Crossille ja Polo Plussalle Kustannustehokas nikkelikuparinen sytytystulppa, joka on suunniteltu Volkswagenin kompaktiautoihin ja tarjoaa luotettavan sytytyksen ja lämmönpoiston jokapäiväisiin ajo-olosuhteisiin. Näytä tuote →

Nopea tapa testata, auttaako indeksointi juuri sinun moottoriasi, on asentaa tulpat ilman aluslevyjä, käyttää moottoria dynolla, tallentaa numerot, indeksoida ne sitten imupuolelle ja toistaa veto. Delta kertoo, kannattaako se säilyttää. Monissa katumoottoreissa ero on niin pieni, että useimmat omistajat jättävät tämän vaiheen väliin.

Yleisiä myyttejä ja väärinkäsityksiä

Foorumissa on paljon neuvoja, jotka toistavat joko vanhentuneita tai puoliksi totta tietoa. Tässä on käytännön näkymä eri moottoreiden tulppien kanssa työskentelyn jälkeen.

• Indeksointi antaa jokaiselle moottorille välittömän 10 hevosvoiman lisäyksen. Ei totta. Useimmat voitot ovat pieniä ja näyttävät johdonmukaiselta.
• Raon on aina osoitettava imuventtiiliin. Yleisin, mutta jotkut päät hyötyvät muista kulmista, jotta elektrodi pysyy viileämpänä.
• Maadoituselektrodin taivutus toimii yhtä hyvin. Älä koskaan tee tätä. Se muuttaa rakoa ja vahingoittaa pistoketta.
• Indeksoin sen kerran, ja se on ikuisesti oikein. Pistoke voi pyöriä, jos se irrotetaan ja asennetaan uudelleen, joten sinun on toistettava vaihe jokaisen irrottamisen jälkeen.
• Kaikki liittimet ovat indeksoitavissa. Pistokkeita, joissa on pintarakorakenne tai sivuelektrodi, joka peittää kokonaan keskielektrodin, on vaikea indeksoida, koska aukisuunta ei ole selvä.

Kun olet asentanut pistokkeet, lue väri- ja kulumiskuvio keskieristeestä ja maadoituselektrodista. The sytytystulpan lukuohje näyttää miltä terve sylinteri näyttää. Jos yksi sylinteri näyttää eri väriä kuin muut tulppien indeksoinnin jälkeen, ongelma on todennäköisesti polttoaineessa tai puristuksessa, ei tulpan asennossa.

Mitkä sytytystulpat tukevat indeksointia hyvin?

Ihanteellisissa indeksitulpissa on tavanomainen J-raon sivuelektrodi, litteä tiivistepesä ja vapaa pääsy pistokkeen reiästä. Pitkällä keraamisella eristeellä tai kapealla kuusiokulmalla varustetut pistokkeet voivat olla vaikeampia käsitellä.

Hienolankaiset pistokkeet ovat erinomaisia, kun indeksointi yhdistetään kilpailuviritykseen. Pieni sivuelektrodi vähentää jäähdytyselementtiä ja vähentää liekin ytimen energian menetystä. Iridiumilla ja platinalla on parempi korkean lämpötilan stabiilisuus kuin kuparilla, joten pyörimisnopeus pysyy vakaana pitkällä aikavälillä.

Kaksinkertainen iridiumperhe on erityisen houkutteleva, koska sekä keski- että sivuelektrodit on valmistettu iridiumista. Japanilaisessa automoottorissa kaksinkertainen iridiumtulppa kestää korkean palamislämpötilan ja antaa alhaisen sytytysjännitteen tarpeen. Tämä tarkoittaa, että indeksikulman ei tarvitse olla täydellinen luotettavan kipinän saamiseksi.

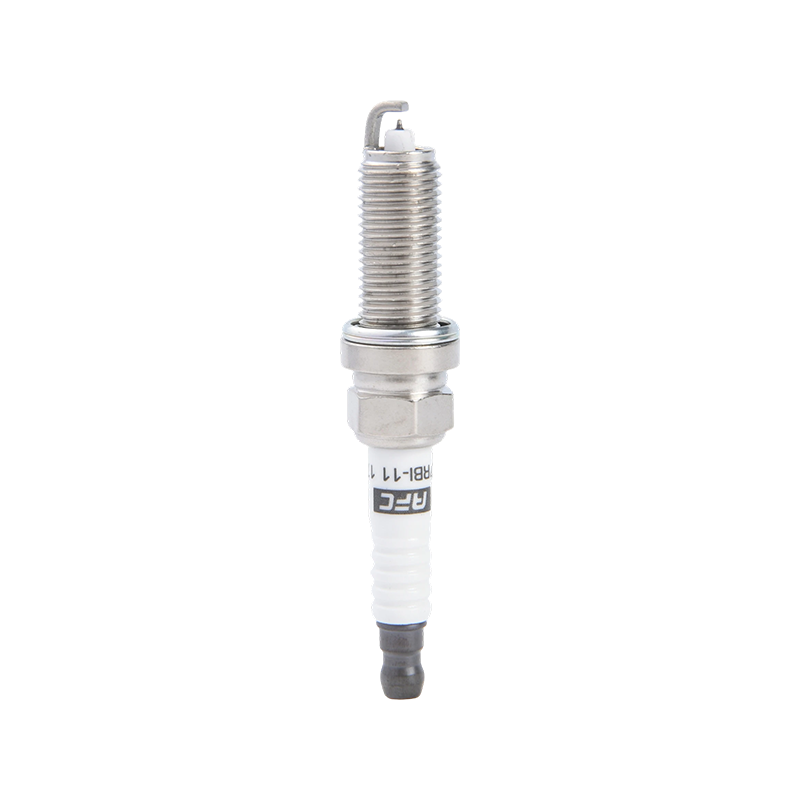

Kaksinkertainen Iridium-sytytystulppa Toyotalle, Lexukselle ja Hondalle Tämä kahdella iridiumelektrodilla varustettu sytytystulppa varmistaa pitkäkestoisen kestävyyden ja tasaisen sytytyksen, joka sopii japanilaisille moottoreille, jotka vaativat korkeaa lämpötilan kestoa ja vähän huoltoa. Näytä tuote →

Valikoima on yhtä tärkeä kuin suuntautuminen. Auton alkuperä ja moottoriperhe määräävät kierteen ulottuvuuden, lämpöalueen ja elektrodien mitat. Liian pitkä tai lyhyt tulppa ei indeksoi oikein, koska kierreolake ei asetu paikalleen.

Jos työskentelet useiden merkkien parissa, valitse moottoriperheeseen sopiva pistokesarja sen sijaan, että pakottaisit yhden yleispistokkeen kaikkiin lohkoihin. Kierteen nousu ja sivuelektrodin muoto eivät ole samanlaisia ​​kaikilla valmistajilla. Pistoke, jossa on litteä maadoituselektrodin kärki ja selkeästi rajattu avoin puoli, on aina helpompi lukea boreskoopin alla.

Usein kysytyt kysymykset

Onko sytytystulppien indeksoinnilla todella merkitystä?

Se riippuu. Kilpamoottoreissa ja korkeapaineisissa pakko-induktiomoottoreissa rakentajat raportoivat mitattavissa olevista parannuksista liekin kehittymisessä, nakutuskestävyydessä ja johdonmukaisuudessa. Päivittäisessä kuljettajassa vahvistus on enimmäkseen tasaisempi joutokäynti ja hieman parantunut osakaasuvaste. Varastomoottorissa et tunne 10 hevosvoiman lisäystä.

Mihin suuntaan avoimen raon tulee olla?

Useimmat moottorinvalmistajat suuntaavat sen imuventtiiliä kohti, jotta liekin ydin voi kasvaa sisään tulevaan panokseen. Mutta poikkeuksiakin on. Keskellä sijaitseva tulppa, tietty männän kruunu tai pakopuolen jäähdytystarve voivat tehdä erilaisesta suunnasta tehokkaamman. Testaa lukemalla tulppa ja tarkkailemalla sylinteriä osakuormituksella.

Voitko indeksoida iridiumsytytystulpat?

Kyllä. Iridiumhienolankatulpat, joissa on standardi J-rakoinen sivuelektrodi, voidaan indeksoida samalla aluslevyjärjestelmällä. Iridium-puoleinen elektrodi on yleensä ohut, joten avoin puoli on helppo nähdä boreskoopin alla ja pistoke on riittävän tukeva kestämään toistuvia asennusjaksoja.

Kuinka monta aluslevyä on liikaa?

Yleensä haluat pysyä alle 1,5 mm:n kokonaispinon. Enemmän kuin tämä voi työntää tulpan liian kauas sylinteristä ja vaikuttaa liekin etenemiseen tai kipinän sijaintiin. Jos tarvitset kaksinkertaisen pyörityksen paksummasta aluslevystä, valitse aluslevyn paksuus, joka antaa oikean kulman enintään kolmella aluslevyllä.

Onko sytytystulppien indeksointi sama asia kuin väliinpano?

Ei. Rakotus määrittää keskielektrodin ja sivuelektrodin välisen etäisyyden. Indeksointi asettaa sivuelektrodin pyörimissuunnan. Sinun on asetettava väli ennen indeksoinnin aloittamista.

Tarvitsevatko nykyaikaiset autot indeksoidut sytytystulpat?

Useimmat eivät. Nykyaikaisissa sytytysjärjestelmissä on vahva kipinä, ja hienolankatulpat luovat kompaktin liekin ytimen. Jos autosi on varastossa ja toimii hyvin, ohita se. Jos sinulla on muunnettu moottori, jossa on pakko-induktio tai korkea puristus, indeksointi on kannattava viimeistelyvaihe.

Kuinka kauan indeksointi kestää?

Jos teet nelisylinterisen moottorin, odota 20–40 minuuttia, kun teet sen ensimmäisen kerran. Suurin osa ajasta menee kokeiluun ja kulman lukemiseen. Kun tiedät oikean aluslevyn jokaiselle sylinterille, samojen tulppien täydellinen indeksityö kestää alle 10 minuuttia.

Viimeisiä ajatuksia sytytystulppien indeksoinnista

Indeksointi on edullinen yksityiskohta, jolla on todellinen ero, kun moottori on jo hyvin viritetty. Se on yksinkertainen mekaaninen säätö, jonka avulla voit hallita muuttujaa, jota et normaalisti näe.

Aloita uudella tulppasarjalla, aseta väli ja käytä puhdasta kuparialuslevyä. Aluslevyn paksuus määrää pyörimisen, ja momenttiavain määrittää, onko kulma toistettavissa. Jos moottori on kilpa-auto, katutehoauto tai sitä pyytävä veneperämoottori, aika on sen arvoista.

Oikea lähtökohta on oikea pistoke. The AFC sytytystulppien tuotevalikoima on järjestetty auton alkuperän ja moottoriperheen mukaan, joten voit aloittaa ajoneuvostasi ja työskennellä kohti indeksoitua pistoketta, joka sopii oikein.
