Sytytystulppien indeksointi tarkoittaa sytytystulpan kääntämistä sylinterinkannessa siten, että maadoituselektrodin avoin puoli on tulevaa ilma-polttoaineseosta tai polttokammion keskustaa päin, sen sijaan että annat sen pudota minne tahansa kierteet pysähtyvät. Käytäntö on olemassa, koska tavallinen sytytystulppa asennetaan puhtaasti vääntömomentin, ei suunnan perusteella, joten maadoituselektrodi voi päätyä suojaamaan kipinää, kääntämään liekin liikettä tai istumaan asentoon, joka hidastaa palamista. Sytytystulppien indeksointi korjaa tämän ohjaamalla elektrodin pyörimisasentoa suhteessa männän, imuventtiilin tai kammion muotoon, ja sitä käytetään voimakkaasti kilpa-moottoreissa, korkeapaineisissa rakennuksissa ja kaikissa sovelluksissa, joissa jopa yhden tai kahden prosentin lisäys palamistehokkuudessa on tavoittelemisen arvoinen.
Tässä oppaassa käydään läpi, mitä indeksointisytytystulpat todellisuudessa muuttuvat sylinterin sisällä, siihen käytetyt työkalut ja pesujärjestelmät, toistettava vaiheittainen prosessi, tiedot, miksi sillä on merkitystä, kuinka se toimii vuorovaikutuksessa kammion suunnittelun kanssa, miten se verrataan muihin sytytystulppien muunnelmiin ja virheet, jotka hukkaavat vaivaa. Jokainen alla oleva osio voidaan lukea erikseen, jos tiedät jo, minkä osan tarvitset, ja lopussa oleva FAQ kattaa kysymykset, jotka tulevat useimmin esiin, kun rakentajat alkavat indeksoida pistokkeita ensimmäistä kertaa.
Mitä Sytytystulppa Indeksointi todella muuttuu

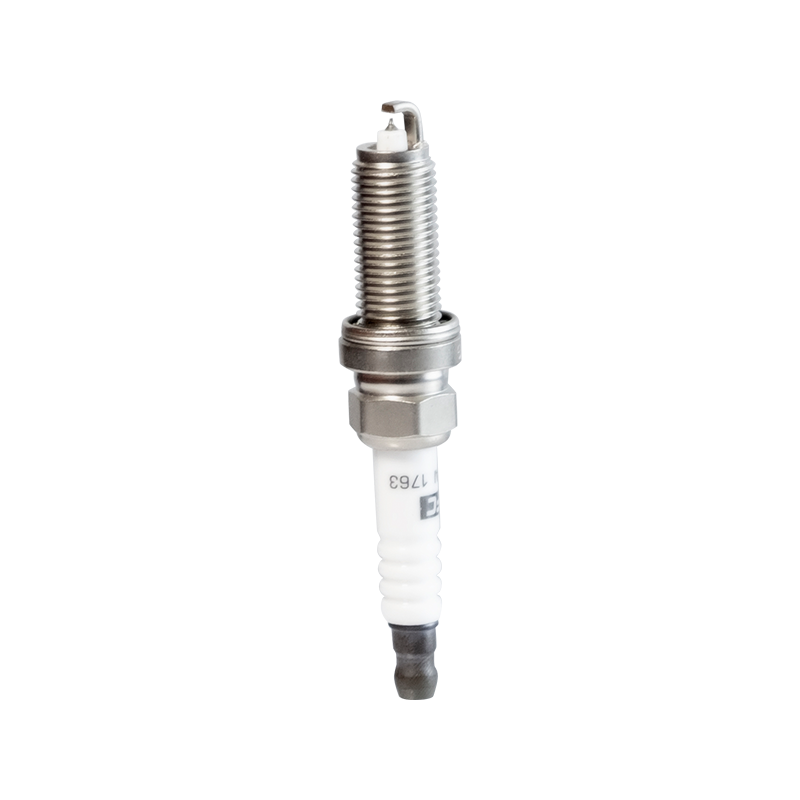

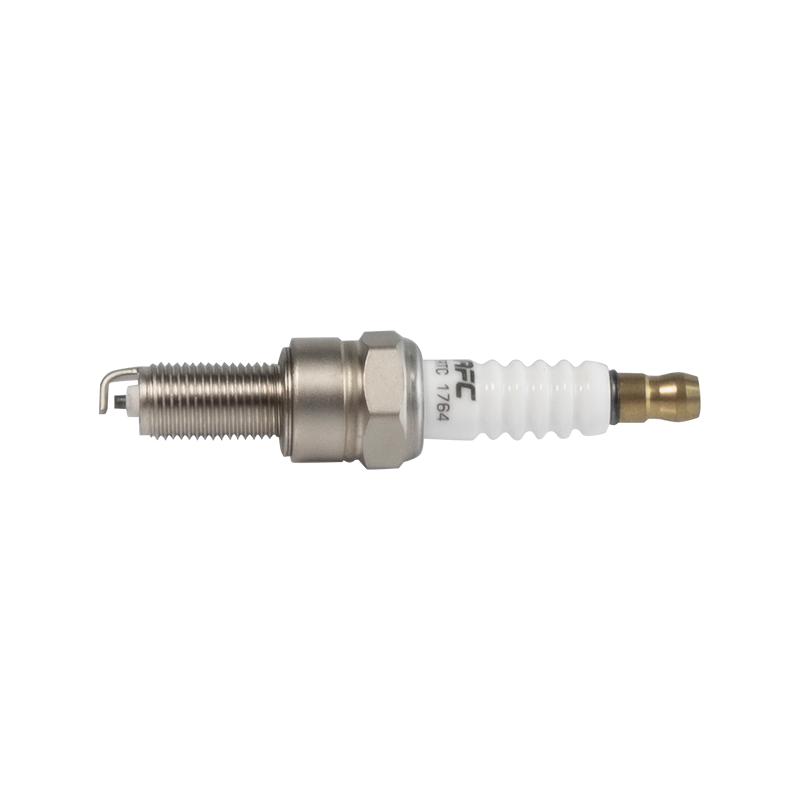

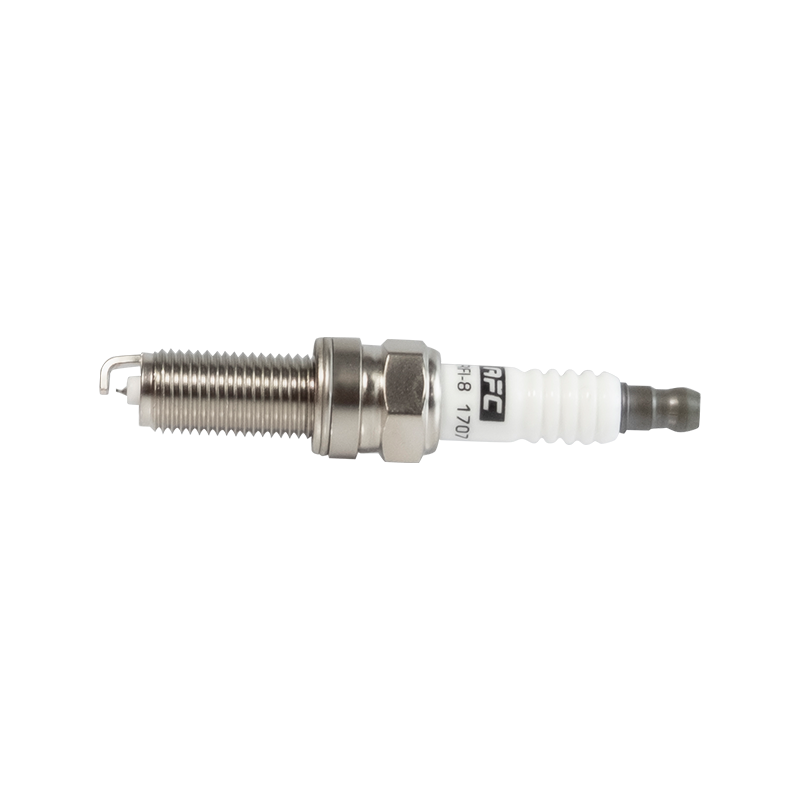

Sytytystulpan maadoituselektrodi on kiinteä metallipala, joka on hitsattu kuoreen. Kun tulppa on kierretty päähän ja kiristetty alaspäin, elektrodi asettuu missä tahansa kulmassa kierteet lakkasivat pyörimästä. Vakioasennuksessa tämä kulma on satunnainen noin 60 asteen ikkunassa, koska kierteiden kiinnitys, tiivisteen puristuminen ja valmistustoleranssi muuttavat lopullista lepoasentoa hieman. Sytytystulppien indeksointi poistaa tämän satunnaisuuden ohjaamalla tarkoituksella elektrodin laskeutumispaikkaa.
Kammion sisällä maadoituselektrodi ei ole passiivinen sivustakatsoja. Se estää fyysisesti osan kipinävälistä lähestyvästä liekin ytimestä ja voi varjostaa osan itse kipinästä polttoaineseoksesta, joka liikkuu tulpan kärjen ohi. Kun elektrodin avoin puoli on kohti seosvirtausta tai kammion keskustaa, liekin ydin muodostuu vähemmän tukkeutuneena ja etenee symmetrisemmin. Kun se osoittaa poispäin, elektrodi osittain suojaa raon, ja sytytysviive kasvaa hieman kyseisessä sylinterissä.
Moottorinvalmistajien suorittamat ja SAE:n teknisten asiakirjojen kautta raportoidut riippumattomat dynotestit ovat osoittaneet tämän Indeksoidut sytytystulpat voivat parantaa sylinterin huippupaineen ajoitusta mitattavissa olevalla marginaalilla verrattuna satunnaisesti suunnattuihin tulppaan, erityisesti moottoreissa, joissa on puristusnauhat, kupumäiset männät tai sytytystulppien keskustan ulkopuolella olevat paikat, joissa elektrodin varjovaikutus on selvempi. Lisäys sylinteriä kohden on pieni varastomoottorilla, tyypillisesti vaihteluvälillä hevosvoiman murto-osasta muutamaan prosenttiin jarrukohtaisessa polttoaineenkulutuksessa, mutta kahdeksansylinterisessä moottorissa jatkuvasti korkealla kierrosluvulla, mikä muodostaa huomattavan eron dynamometrillä.
Se auttaa ajattelemaan sytytystulpan kärkeä pienenä esteenä, joka istuu suoraan liekin rintaman tiellä juuri sillä hetkellä, kun liekin eturintama on heikoimmillaan ja herkimmällä häiriölle. Ensimmäisessä millisekunnin murto-osassa kipinän syttymisen jälkeen liekin ydin on vain muutaman millimetrin halkaisijaltaan ja kerää silti tarpeeksi lämpöenergiaa tullakseen itseään ylläpitäväksi. Kaikki lähellä olevat metallimassat, mukaan lukien itse maadoituselektrodi, imevät lämpöä ytimestä ja voivat hidastaa sen varhaista kasvua. Tätä kutsutaan sammutukseksi, ja se on hyvin dokumentoitu ilmiö palamistutkimuksessa. Indeksointi ei poista sammumista kokonaan, koska elektrodi on edelleen fyysisesti paikallaan kammiossa, mutta se muuttuu siellä, missä sammutusvaikutus on voimakkain suhteessa suuntaan, johon liekki tarvitsee päästäkseen tehokkaasti kammion ulkoreunat.
Käytännön tulos on se, että kaksi moottoria, jotka on rakennettu identtisten spesifikaatioiden mukaan, samoihin mäntiin, päihin, nokka-akseliin ja sytytysajoitukseen, voivat tuottaa hieman erilaiset huippusylinterin painekäyrät puhtaasti siksi, että yhden moottorin sytytystulpat sattuivat laskeutumaan elektrodien suuntautuessa suotuisasti ja toisen ei. Sytytystulppien indeksointi muuttaa satunnaisen tuloksen kontrolloiduksi, toistettavaksi.
Mistä sytytystulppien indeksointi tuli
Elektrodien suuntaus ei ollut varhaisten autoinsinöörien huolenaihe, koska 1900-luvun puolivälin sytytysjärjestelmissä, polttoaineen jakelussa ja polttokammiossa oli paljon suurempia sylinterien vaihtelulähteitä ratkaistavaksi ensin. Indeksoinnista tuli mielekäs käytäntö, kun moottorinrakentajat ammattimaisissa vetokilpailuissa ja ympyrärataohjelmissa olivat jo optimoineet lähes kaikki muut sytytys- ja polttoainejärjestelmien muuttujat, jolloin elektrodien suuntauksesta tuli yksi harvoista jäljellä olevista selittämättömän vaihtelun lähteistä muuten identtisten sylintereiden välillä.
1980- ja 1990-luvulla ammattikilpajoukkueiden pyörittämät moottoridyno-kennot alkoivat dokumentoida sylinterien paine-eroja, jotka korreloivat elektrodien asennon kanssa, ja nämä tiedot saivat sytytystulppien valmistajat alkamaan tarjota esirakoisia, valmiiksi indeksoituja tulppien osanumeroita tietyille moottoriperheille. Se, mikä alkoi tiukasti vartioiduna tekniikana pienten ammattimaisten moottorinrakentajien keskuudessa, muuttui vähitellen dokumentoiduksi, opetettavaksi prosessiksi, kun dynolaitteet tulivat paremmin saataville pienempien kilpakauppojen ja moottorien tutkimusorganisaatioiden julkaiseessa vertailutietoja julkisesti.
Nykyään sytytystulppien indeksointia pidetään rutiinivaiheena vakavissa vapaasti hengittävissä ja pakko-induktiomoottoreissa, eikä se ole salainen tekniikka, ja useat sytytysosien toimittajat myyvät indeksointialussarjoja erityisesti tätä tarkoitusta varten.
Miksi sytytystulppien indeksointi on tärkeää suorituskyvyn parantamiseksi
01
Liekkiytimen symmetria
Symmetrinen, esteetön liekin ydin palaa ennakoitavammin syklistä toiseen. Indeksointi vähentää varianssia kunkin palamistapahtuman kehittymisessä, mikä pienentää sylintereiden välistä paineen vaihtelua.
02
Alennettu räjähdysherkkyys
Kun elektrodi osoittaa poispäin männän kupusta tai puristusalueesta, elektrodin suojauksen aiheuttamat kuumat kohdat eivät todennäköisesti laukaise esisytytystä suuren tehostuksen tai suuren puristuksen yhteydessä.
03
Johdonmukaiset virityksen peruslinjat
Moottorin virittimet luottavat toistuvaan palamiskäyttäytymiseen. Indeksoidut tulpat poistavat yhden muuttujan sylintereiden ajoituseroista, joten sytytyskartat kestävät paremmin koko kierroslukualueella.
04
Pidempi pistokkeen käyttöikä kuormitettuna
Puhtaan ilmavirtaan suunnattu elektrodi toimii viileämpänä ja likaantuu vähemmän kuin kammion matalavirtaustaskuun upotettu elektrodi, mikä pidentää käyttöikää jatkuvassa suuren kuormituksen sovelluksissa.
05
Lisää käyttökelpoista ajoitusmarginaalia
Koska indeksoidut sylinterit käyttäytyvät ennakoitavammin, virittimet voivat ajaa sytytysajoituksen lähemmäksi teoreettista optimia jättämättä yhtä paljon turvamarginaalia sylinterin huonoimman suorituskyvyn sylinterille.
06
Parempi korrelaatio sylinterien välillä
Kun jokaisella sylinterillä on sama elektrodisuuntaus suhteessa sen omaan kammiogeometriaan, pakokaasun lämpötila- ja ilma-polttoainesuhteen lukemat sylintereiden välillä on helpompi tulkita ja verrata virityksen aikana.
Kuinka kammion suunnittelu muuttaa ihanteellista suuntaa
Elektrodin oikea suuntaus ei ole kiinteä universaali vastaus. Se riippuu suuresti siitä, missä sytytystulppa sijaitsee suhteessa imuventtiiliin, pakoventtiiliin, männän kupuun ja puristusnauhaan. Alla olevassa taulukossa on yhteenveto yleisistä lähtökohdista, joita moottorinvalmistajat käyttävät tavallisille kammioperheille, vaikka lopullinen suunta tulisi aina varmistaa peräkkäistesteillä tietyllä käytössä olevalla päänvalulla.
| Kammion tyyppi | Pistokkeen asento | Yhteinen aloitussuunta |
|---|---|---|
| Kiila, kallistettu venttiili | Siirretty pakokaasun puolelle | Elektrodi imuventtiiliä kohti |
| Puolipallomainen | Keskeisellä paikalla | Elektrodi osoittaa poispäin keskustasta, kohti kammion seinää |
| Katto, neljä venttiiliä | Keskeisellä paikalla between four valves | Elektrodi kohdistettu yhdensuuntaisesti sylinterin reiän akselin kanssa |
| Puolipallon muotoinen, sydämen muotoinen | Hieman siirtynyt keskustasta | Elektrodi osoittaa poispäin puristusnauhasta |
| Tasainen yläosa, sivupistoke | Siirretty reiän toiselle puolelle | Elektrodi osoittaa kohti reiän keskustaa |
Squish-nauhan geometria ansaitsee erityistä huomiota, koska se vaikuttaa suoraan räjähdyskestävyyteen. Kammioissa, joissa on aggressiivinen puristusnauha, seos pakotetaan nopeasti ulos puristusalueelta kohti tulpan sijaintia, kun mäntä lähestyy yläkuolokohtaa. Jos elektrodi asettuu suoraan suuren nopeuden polulle, se häiritsee puristamisen aiheuttamaa turbulenssia, jonka on tarkoitus edistää nopeaa, tasaista palamista. Elektrodin suuntaaminen pois suoralta reitiltä säilyttää aiotun turbulenssikuvion, jonka ympärille kammio suunniteltiin.
Neljä sytytystulppien indeksointimenetelmää
Ei ole olemassa yhtä yleistä tapaa ohjata elektrodien suuntausta, koska kierteen vääntömomentti ja aluslevyn puristus pysäyttävät lopulta tulpan pyörimisen. Rakentajat käyttävät yhtä neljästä lähestymistavasta riippuen tarvittavasta tarkkuustasosta ja pistokkeen tyypistä.
Indeksointi pesukonesarjat
Indeksointialussarja sisältää joukon kupari- tai teräsmurskausaluslevyjä, jotka on koneistettu hieman eri paksuuksilla, tavallisesti muutaman tuhannesosan välein. Koska tulpan lopullinen lepokulma riippuu siitä, kuinka paljon aluslevy puristuu, vaihtaminen eripaksuiseen aluslevyyn muuttuu juuri siellä, missä kierteet lakkaavat pyörimästä. Rakentaja kiristää pistokkeen, tarkistaa elektrodin kulman omalla indeksointityökalulla tai maaliviivalla, irrottaa tulpan, vaihtaa aluslevyyn, joka on askelta paksumpi tai ohuempi ja toistaa, kunnes elektrodi osuu kohdeikkunaan, tyypillisesti plus tai miinus 5-10 astetta ihanteellisesta suunnasta. Tämä on yleisimmin käytetty menetelmä seuratason ja ruohonjuuritason kilpailuissa, koska pesusarjat ovat edullisia ja niitä voidaan käyttää uudelleen useissa kokoonpanoissa.
Valmiiksi indeksoidut pistokkeet valmistajalta
Useat suorituskykyisten sytytysten valmistajat tarjoavat nyt tulppia, jotka on lasermerkitty tehtaalla osoittamaan tarkan elektrodin suunnan suhteessa kuoren kuusiokoloviivan viiteviivaan. Jotkut kilpasarjat määrittävät nämä osanumerot suoraan, koska ne poistavat yrityksen ja erehdyksen pesurin vaihtamisen kokonaan. Rakentaja yksinkertaisesti kohdistaa referenssimerkin tunnettuun asentoon ennen lopullista vääntömomenttia käyttämällä vääntömomenttiavainta, jossa on todistajamerkki aluslevyn vaihtamisen sijaan. Tämä menetelmä tarjoaa pienen hintapreemion merkittävällä ajansäästöllä, erityisesti monisylinterisissä moottoreissa, joissa pesumenetelmä joutuisi muuten toistamaan jokaisessa reiässä.
Valikoiva vääntömomentti-kulma-asennus
Moottoreissa, joissa aluslevyn vaihtaminen ei ole käytännöllistä, jotkut rakentajat käyttävät vääntömomentti-kulma-menetelmää: tulppa asetetaan alhaiselle alkuvääntömomentille, elektrodin kulma tarkistetaan ja sitten tulppaa käännetään eteenpäin pienin askelin ja kiristetään uudelleen, kunnes tavoitesuunta ja valmistajan määrittämä puristuskuorma täyttyvät samanaikaisesti. Tämä menetelmä vaatii enemmän huolellisuutta, koska ylikierto oikean puristuskuorman ohi voi murskata tiivisteen ja muuttaa tulpan lämpöalueen suorituskykyä.
Kierteen ajaminen indeksoiduilla lisäyksillä
Harvempi mutta erittäin tarkka menetelmä sisältää koneistetun kierresisäkkeen asentamisen sytytystulpan reikään, jossa on sisäänrakennettu pysäytin, joka on kiilattu tiettyyn pyörimisasentoon. Kun sisäosa on asennettu, jokainen vastaavan kierteen nousun tulppa asettuu samaan toistettavaan kulmaan joka kerta, kun se asennetaan, mikä poistaa tarpeen indeksoida uudelleen jokaisen tulpan vaihdon jälkeen. Tämä menetelmä vaatii konetyötä sylinterinkannen parissa, ja se on yleensä varattu erityisille kilpamoottoreille, joita rakennetaan usein uudelleen ja jotka tarvitsevat indeksoinnin ollakseen tehokkaasti pysyviä.
| menetelmä | Tarkkuustaso | Tyypillinen sovellus |
|---|---|---|
| Pesukonesarjan vaihto | Plus-miinus 5-10 astetta | Drag racing, ympyrärata, dynon viritys |
| Tehtaalla valmiiksi indeksoidut pistokkeet | Plus-miinus 3 astetta | Sanktioitu kilpa-sarja, OEM-suoritusohjelmat |
| Vääntömomentista kulmaan kokoonpano | Plus-miinus 10-15 astetta | Kauppatason moottori rakennetaan ilman pesusarjoja |
| Indeksoidut kierteet | Plus tai miinus 2 astetta, toistettava | Kilpailuun tarkoitettuja moottoreita uusitaan usein |
Tarvitaan työkaluja ja laitteita
Indeksointi ei vaadi laajaa työkalukokoelmaa, mutta jokaisella kappaleella on erityinen rooli toistettavan ja tarkan tuloksen saamiseksi.
Kalibroitu momenttiavain
Jokainen indeksointiyritys riippuu siitä, saavutetaanko sama vääntömomentti joka kerta, kun tulppa asennetaan uudelleen, koska vääntömomentti määrittää, kuinka paljon aluslevy puristuu ja missä tulppa lopulta lakkaa pyörimästä.
Porrastettu indeksoiva aluslevysarja
Sarja, joka kattaa useita eri paksuuksia pienin ja tasaisin välein, antaa riittävän resoluution lepokulman hienosäätämiseen tarvitsematta kymmeniä yksittäisiä aluslevyjä.
Kulman referenssityökalu tai astemittari
Yksinkertaisen astepyörän tai erillisen sytytystulpan indeksointimittarin avulla rakentaja voi lukea elektrodin lopullisen sijainnin tarkasti sen sijaan, että se arvioiisi sitä silmällä.
Sytytystulpan kanta kumipalalla
Pistokkeen eristimeen tukeva pistorasia estää luisumisen asennuksen aikana, millä on merkitystä, koska mikä tahansa luisto muuttaa lopullista lepokulmaa arvaamattomasti.
Paint Marker tai Layout Fluid
Merkitsemällä elektrodin asennon ja referenssipisteen päähän on helppo tarkistaa ja tallentaa jokaisen sylinterin suunta purkamatta mitään.
Lokitaulukko tai laskentataulukko
Aluslevyn paksuuden, vääntömomentin arvon ja lopullisen kulman tallentaminen jokaiselle sylinterin asemmalle tarkoittaa, että seuraava uusinta ei vaadi yritys- ja virhe -prosessin toistamista tyhjästä.
Vaiheittainen prosessi sytytystulppien indeksoimiseksi
- Puhdista sylinterinkannen sytytystulpan kierteet ja tarkasta vaurioiden varalta ennen käynnistystä, koska roskat muuttavat aluslevyn istuinta.
- Määritä moottorin kohdeelektrodin suunta, yleensä kammion imupuolelle päin tai keskireikään päin riippuen kammion suunnittelusta ja valmistajan suosituksesta.
- Asenna tulppa peruslevyllä ja kiristä se valmistajan ilmoittamaan arvoon kalibroidulla momenttiavaimella.
- Merkitse elektrodin lopullinen lepokulma indeksointityökalulla tai huopamerkkiviivalla, joka on kohdistettu kuusiotasoja vasten.
- Jos kulma on poissa tavoitteesta, irrota tulppa ja vaihda aluslevyyn askeleen paksumpi tai ohuempi siirtämällä lepokohtaa haluttuun suuntaan.
- Kiristä ja tarkista kulma uudelleen toistaen aluslevyn vaihtoa, kunnes elektrodi osuu kyseisen moottorin hyväksyttävään ikkunaan.
- Merkitse muistiin kunkin sylinterin asennon käytetty aluslevyn paksuus, koska tarvittava korjaus voi vaihdella hieman reiästä riippuen koneistustoleranssista.
- Siirry seuraavaan sylinteriin ja toista sama prosessi pitäen kohteen suunta yhtenäisenä pään jokaisessa reiässä.
- Kun jokainen sylinteri on indeksoitu, valokuvaa tai piirrä kaavio kunkin tulpan lopullinen suunta rakennustietueelle ennen imusarjan tai muiden visuaalisen pääsyn estävien komponenttien asentamista.
- Tarkista vääntömomentti uudelleen, kun moottori on suorittanut lämpösyklin, koska tiivisteen puristus voi rentoutua hieman ensimmäisellä ajolla.
- Tarkista elektrodin suunta samaan aikaan kuin lämpöjakson jälkeisen vääntömomentin tarkistuksen kanssa, koska pieni tiivisteen löystyminen voi toisinaan muuttaa lepokulmaa muutaman asteen.
Mihin suuntaan elektrodin tulee olla
Moottorien rakentajat ovat aidosti eri mieltä ihanteellisesta elektrodin suunnasta, ja oikea vastaus riippuu suuresti kammion geometriasta, joten pidä mitä tahansa yksittäistä sääntöä lähtökohtana yleisen lain sijaan.
Imuventtiiliä päin: Tämä kiila- ja kallistusventtiilikammioissa yleinen suuntaus pitää elektrodin poissa suoralta saapuvan varauksen reitiltä, kun se pyyhkäisee kohti pakopuolta, mikä vähentää virtaushäiriöitä imuiskun aikana.
Kammion keskelle päin: Suositellaan puolipallomaisissa ja kattokammioissa, joissa liekin on kuljettava ulospäin symmetrisesti keskeisesti sijoitetusta pistokkeesta, joten elektrodi käännetään pois mistä tahansa yksittäisestä virtausreitistä.
Poispäin poistoventtiilistä: Käytetään joissakin korkeapuristusrakenteissa pitämään elektrodi poissa kammion kuumimmasta alueesta, mikä vähentää mahdollisuutta, että itse elektrodista tulee esisytytyslähde.
Poispäin squish-nauhasta: Käytetään kammioissa, joissa on aggressiivinen puristusrakenne, jotta elektrodi ei keskeytä turbulenssia, joka pyyhkäisee seoksen kohti puristusiskun yläosassa olevaa tulppaa.
Koska kammion muoto vaihtelee niin paljon moottoriperheiden välillä, monet ammattimaiset moottorinrakentajat määrittävät parhaan suunnan tietylle pään heitolle peräkkäisten dynovetojen avulla sen sijaan, että luottaisivat puhtaasti teoriaan, ja lukitsevat sitten tämän suunnan vakiona jokaisessa tuota päätä käyttävässä rakenteessa. Joissakin liikkeissä on sisäinen viitearkki jokaisesta tavallisesti rakentamastaan pään valukappaleesta, ja siinä huomioidaan suunta, joka tuotti tasaisimman sylinterin painetuloksen useissa moottoreissa, mikä poistaa arvailun tulevista samaa valukappaleista käytettävistä rakennuksista.
Mitä the Data Shows
Moottorien tutkimusryhmät, jotka ovat julkaisseet vertailevia testejä elektrodien suuntauksesta, raportoivat yleensä saman kaavan: sytytystulppien indeksoinnin hyödyt ovat pieniä missä tahansa yksittäisessä sylinterissä, mutta suunta on johdonmukainen. Riippumattoman moottorin tutkimuslaboratorion laajalti siteerattu vertailu havaitsi, että indeksoidut tulpat tuottivat toistettavampi huippusylinterin paineen ajoitus toistuvilla vedoilla kuin satunnaisesti suunnatut tulpat samassa päässä, jolloin paineen nousun ajoituksen keskihajonta kapenee huomattavasti, kun jokainen sylinteri oli indeksoitu samaan vertailusuuntaan. Absoluuttinen hevosvoimaero vapaasti hengittävässä V8:ssa tuossa testauksessa oli vaatimaton, yleensä alle prosentin, mutta johdonmukaisuuden parannus oli tarpeeksi suuri, jotta virittimet käyttivät sitä kiristääkseen sytytysajoitusmarginaaleja lisäämättä räjähdysriskiä.
Pakkoinduktio- ja korkeapuristussovelluksilla on yleensä suurempi käytännön hyöty, koska kyseiset moottorit toimivat jo lähempänä räjähdyskynnystä ja mikä tahansa paikallisten kuumien kohtien vähentäminen elektrodin ympärillä ostaa lisää ajoitusmarginaalia, jota voidaan käyttää tuottavasti muualla sävelessä. Erityisesti turboahdetuissa sovelluksissa jotkin moottorinvalmistajat ovat raportoineet pystyvänsä lisäämään 1-2 astetta ylimääräistä sytytysastetta, kun indeksointia on käytetty johdonmukaisesti, juuri siksi, että pahimman tapauksen sylinteri ei ollut enää niin paljon jäljessä parhaan mahdollisen sylinterin polttoajoituksessa.
Pakokaasun lämpötilan jakautuminen sylintereissä on toinen yleisesti seurattu mittari. Rakentajat, jotka indeksoivat tulppia, raportoivat usein tiukemmasta EGT:n leviämisestä pankkiin indeksoinnin jälkeen, mikä on yhdenmukainen tasaisemman palamisajoituksen kanssa, koska sylinteri, joka palaa myöhemmin kuin sen naapurit, pyrkii käyttämään mitattavasti korkeampia pakokaasulämpötiloja suorana seurauksena.
Vääntömomentti- ja puristuskuormitusnäkökohdat
Koska indeksoiva aluslevymenetelmä perustuu siihen, että ohjataan tarkasti, kuinka paljon aluslevy puristuu, vääntömomentin tarkkuus tulee tärkeämmäksi kuin vakioasennuksessa, jossa suuntaus ei ole huolenaihe. Vääntömomenttiavain, joka on kalibroinnin ulkopuolella jopa pienen marginaalin verran, voi siirtää lopullista lepokulmaa tarpeeksi siirtääkseen elektrodin kohdeikkunan ulkopuolelle, mikä kumoaa edellisen yrityksen huolellisen aluslevyn valinnan.
| Langan koko | Tiivisteen istukan vääntömomentti | Kartiotiivisteen vääntömomentti |
|---|---|---|
| 10 millimetriä | 9-12 lb-ft | 6-8 lb-ft |
| 12 millimetriä | 13-18 lb-ft | 10-12 lb-ft |
| 14 millimetriä | 18-22 lb-ft | 14-18 lb-ft |
| 18 millimetriä | 28-34 lb-ft | 22-26 lb-ft |
Nämä alueet ovat vain yleisiä vertailupisteitä, ja tietyn tulpan ja sylinterinkannen valmistajan julkaiseman vääntömomentin arvon tulee aina olla etusijalla. Indeksoinnin avainkohta on johdonmukaisuus: riippumatta siitä, mikä arvo valitaan hyväksytyltä alueelta, sitä tulee soveltaa samalla tavalla jokaiseen sylinteriin ja jokaiseen koeasennukseen, koska vääntömomenttiarvojen muuttaminen kesken prosessin tekee mahdottomaksi eristää aluslevyn paksuutta ainoana muuttujana, joka vaikuttaa lopulliseen suuntaukseen.
Yleiset virheet sytytystulppien indeksoinnissa
| Virhe | Seuraus |
|---|---|
| Ylikierto oikean vääntömomentin yli pakottaaksesi kohdistuksen | Puristunut tiiviste, muuttunut lämpöalueen käyttäytyminen, mahdollinen kierrevaurio |
| Käyttämällä eri sylintereiden aluslevypaksuuksia seuraamatta niitä | Epätasainen puristuskuorma ja epätasainen rako tulpan kärjen ja männän välillä |
| Indeksointi varmistamatta ensin kyseisen kammiorakenteen oikeaa suuntaa | Hukkaan mennyt vaiva tai muutos, joka satuttaa ennemmin kuin auttaa palamaan |
| Uudelleentarkistus ohitetaan ensimmäisen lämmitysjakson jälkeen | Tiivisteen rentoutuminen voi siirtää elektrodia hieman ulos kohdeikkunasta |
| Murskatun kuparialuslevyn uudelleenkäyttö yritys-error-prosessin aikana | Ennalta arvaamaton istuinkulma ja pienempi tiivistys tulpan istukassa |
| Kalibroimattoman tai epäjohdonmukaisen momenttiavaimen käyttäminen kokeiden välillä | Lopullinen lepokulma vaihtelee arvaamattomasti myös oikealla aluslevyllä |
| Ei tallenneta, mikä aluslevyn paksuus toimi jokaisessa yksittäisessä reiässä | Koko yritys ja erehdys -prosessi on toistettava seuraavassa uudelleenasennuksessa |
| Saman kohdesuuntauksen soveltaminen jokaiseen moottoriin kammiotyypistä riippumatta | Yhdelle kammiomallille optimoitu suunta ei ehkä auta tai voi vahingoittaa eri kammiorakennetta |
Indeksointi verrattuna muihin sytytystulppien säätöihin
Indeksointi on yksi monista tavoista, joilla rakentajat säätävät sytytystulppia suorituskykyä varten, ja se sekoitetaan usein muihin säätöihin, jotka koskevat paloprosessin eri osia kokonaan.
| Säätö | Mitä It Controls | Ensisijainen etu |
|---|---|---|
| Indeksointi | Maadoituselektrodin kiertosuunta | Symmetrisempi, toistettava liekkiytimen muodostus |
| Aukotus | Keski- ja maadoituselektrodin välinen etäisyys | Ohjaa kipinäenergiaa ja tarvittavaa sytytysjännitettä |
| Lämpöalueen valinta | Kuinka nopeasti pistokkeen kärki luovuttaa lämpöä päähän | Estää esisytytyksen tai likaantumisen kuormitustasosta riippuen |
| Suunniteltu kärjen valinta | Kuinka pitkälle elektrodi ulottuu kammioon | Sijoita kipinä lähemmäs seoksen keskustaa |
| Elektrodimateriaalin valinta | Kestävyys ja kipinän johdonmukaisuus ajan myötä | Pidempi käyttöikä ja vakaampi kipinäjännite |
Mikään näistä säädöistä ei korvaa muita. Hyvin rakennettu suorituskykymoottori käsittelee yleensä ensin lämpöaluetta ja väliä, koska ne vaikuttavat perusluotettavuuteen ja käynnistyskäyttäytymiseen, sitten kerrokset indeksoidaan päälle, kun muut perustekijät ovat jo oikein.
Missä sytytystulppien indeksointi kannattaa
Indeksointi ei ole asia, jota jokainen moottori tarvitsee. Se on arvokkainta silloin, kun pienen palamisen parannuksen kustannukset ovat perusteltuja kilpailun tason tai sovelluksen herkkyyden vuoksi.
- Sanktioidut drag racing- ja ympyräradat, joissa kierrosajat tai kuluneet ajat määräytyvät sekunnin sadasosilla.
- Turbo- ja ahdettu katu- ja kilpamoottorit, jotka toimivat lähellä räjähdysrajojen rajaa.
- Korkeapaineiset vapaasti hengittävät moottorit, jotka on suunniteltu maksimaaliseen tehoon pumpulla tai kilpapolttoaineella.
- Dynon kehitystyö, jossa sylinteristä sylinteriin -konsistenssi vaikuttaa suoraan sytytyskartan virittämiseen.
- Kestävyys ja pitkäkestoinen kilpailu, jossa elektrodien likaantuminen pidentää pistokkeen vaihtoväliä.
- Meri- ja lentokoneiden mäntämoottorit, joissa sylintereiden välinen tasaisuus vaikuttaa suoraan tärinään ja pitkäaikaiseen luotettavuuteen jatkuvalla suurella teholla.
- Moottoreiden tutkimus- ja kehitysohjelmat, joissa verrataan kammiorakenteita, joissa elektrodien suuntauksen ohjaaminen poistaa hämmentävän muuttujan testituloksista.
Päivittäisen ajetun moottorin varastopuristuksen ja lievän virityksen osalta käytännön ero indeksoinnista on yleensä liian pieni havaittavaksi, ja aluslevyjen vaihtoon käytetty aika kuluu paremmin muualle. Indeksointi ansaitsee paikkansa rakennuksissa, joissa jokaisella mitattavissa olevalla prosenttipisteellä on merkitystä, ja ylimääräisen kokoonpanoajan tuotto skaalautuu suoraan sen mukaan, kuinka lähelle suorituskykyrajaa moottoria jo työnnetään.
Yleisiä myyttejä sytytystulppien indeksoinnista
Myytti: Indeksointi toimii samalla tavalla jokaisessa moottorissa
Todellisuus: oikea suunta riippuu kammion geometriasta, venttiilien sijoittelusta ja tulpan sijainnista, joten suunta, joka auttaa yhtä pään valua, voi olla neutraali tai jopa lievästi negatiivinen eri kammiomallissa.
Myytti: Indeksointi yksin korjaa räjähdysongelman
Todellisuus: indeksointi voi vähentää paikallisia kuumia kohtia hieman, mutta se ei korvaa oikeaa polttoaineoktaania, sytytyksen ajoitusta ja jäähdytysjärjestelmän suorituskykyä, kun räjähdys on jo tapahtunut.
Myytti: Mikä tahansa aluslevyn paksuus toimii niin kauan kuin vääntömomentti on oikea
Todellisuus: vääntömomentti yksin määrää puristimen kuorman, ei pyörimisasennon. Kaksi eripaksuista aluslevyä voivat saavuttaa oikean vääntömomentin pysäyttäen tulpan hyvin eri kulmiin.
Myytti: Kun pistoke on indeksoitu, sitä ei koskaan tarvitse tarkistaa uudelleen
Todellisuus: aina kun pistoke irrotetaan ja asennetaan uudelleen, mukaan lukien rutiinivälin tarkistus, indeksointiprosessi on toistettava, koska aluslevy tai istuin määrittää lopullisen asennon.
Usein kysytyt kysymykset
Mitätöikö sytytystulppien indeksointi takuun?
Tulppien irrottaminen ja asentaminen aluslevyjen vaihdoilla on rutiinihuoltotyylinen toimenpide, eikä se yleensä vaikuta moottorin mekaaniseen takuuseen sellaisenaan, vaikka rakentajien tulee silti noudattaa oman tulpan ja pään yhdistelmänsä vääntömomenttimäärityksiä tiivisteiden tai kierteiden vaurioitumisen välttämiseksi.
Voiko indeksoinnin tehdä millä tahansa sytytystulpalla?
Useimmat kartiomaiset istukan ja tiivisteen istukan tulpat voidaan indeksoida aluslevyn vaihtomenetelmällä, vaikka metalli-metallitiivisteeseen perustuvia kartiotiivistetulppia on vaikeampi indeksoida juuri siksi, ettei aluslevyn paksuutta ole säädettävä. Tiiviste-istuimen tulpat ovat yleensä helpompi ja yleisempi valinta indeksointiprojekteihin.
Kuinka paljon hevosvoimaa indeksointi lisää?
Useimmissa vapaasti hengittävissä moottoreissa pelkästään indeksoinnista saatu mitattavissa oleva hyöty on pieni, usein alle yksi prosentti, ja suurempi hyöty on johdonmukaisempi palaminen sylinteristä sylinteriin dramaattisen huipputehon kasvun sijaan. Pakon oikosulkumoottoreissa ja korkeapaineisissa moottoreissa on yleensä enemmän käytännön hyötyä, koska parantunut konsistenssi mahdollistaa aggressiivisemman mutta silti turvallisemman sytytysajoituksen.
Onko indeksointi sama kuin sytytystulpan väliin jättäminen?
No. Gapping määrittää keski- ja maaelektrodin välisen etäisyyden, mikä ohjaa kipinäenergian ja jännitteen tarvetta. Indeksointi ohjaa maadoituselektrodin pyörimissuuntaa suhteessa kammioon. Nämä kaksi ovat erillisiä säätöjä ja molemmat voidaan suorittaa samalla pistokkeella.
Kuinka usein indeksointi pitää tehdä uudelleen?
Indeksointi asetetaan asennuksen yhteydessä, eikä sitä tarvitse toistaa, ellei tulppaa irrota ja kiinnitä uudelleen, koska elektrodin suunta on kiinteä, kun pistoke asettuu aluslevyä tai istukkaa vasten. Aina kun tulpat vedetään ulos tarkastusta tai vaihtoa varten, indeksointiprosessi tulee toistaa, jos suuntauksella on merkitystä kyseiselle sovellukselle.
Mitä tools are needed to index a spark plug at home?
Kalibroitu momenttiavain, sytytystulpan kanta, sarja porrastettuja indeksointialuslevyjä tai eripaksuisia murskausaluslevyjä ja joko erillinen indeksointityökalu tai yksinkertainen kuusiotasoihin merkitty kulmaviittaus riittää indeksoimaan tulpat kotitalliympäristössä.
Onko indeksoinnilla väliä varastossa, muokkaamattomassa moottorissa?
Mitattavissa oleva hyöty varastossa, lievästi viritetyllä moottorilla on yleensä riittävän pieni, jotta useimmat omistajat eivät huomaa eroa päivittäisessä ajossa, minkä vuoksi indeksointia käytetään pääasiassa kilpa- ja korkeatehoisissa sovelluksissa, joissa ylimääräisellä kokoonpanoajalla on selvä voitto.
Voidaanko indeksointi tehdä moottorin ollessa vielä autossa?
Kyllä, niin kauan kuin sytytystulpat ovat käytettävissä ilman pääosien irrottamista, indeksointi voidaan suorittaa moottorin ollessa rungossa, vaikka se kestää kauemmin sylinteriä kohden kuin tavallinen tulppien vaihto, koska siihen liittyy toistuvia koeasennusta.
Vaikuttaako indeksointi sytytystulppien lämpöalueeseen?
Indeksointi itsessään ei muuta pistokkeen lämpöalueluokitusta, mutta valmistajan alkuperäistä suunnittelua huomattavasti paksumman tai ohuemman aluslevyn käyttö voi hieman muuttaa pistokkeen kärjen etäisyyttä päästä, millä voi olla vähäinen toissijainen vaikutus pistokkeen lämmönpoistoon.
Onko indeksointi laillista sanktioiduissa kilpailuluokissa?
Sytytystulppien indeksointi on sallittu kokoamiskäytäntö suurimmassa osassa kilpailuluokkia, jotka ovat sallittuja, koska se ei muuta tulppaa itseään, vain sen asennettua suuntaa, vaikka rakentajien tulee aina tarkistaa luokkansa sääntökirja, koska varustesäännöt vaihtelevat seuraamuselinten välillä.
